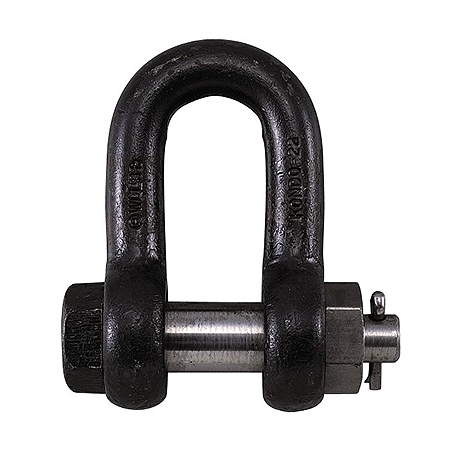

JIS規格シャックルSB
品番WI-022SB
【JIS規格シャックルSB】
JIS規格シャックルのSB型です。ワイヤーロープやチェーンと吊り荷物をつなぐ用途で使用いただけます。

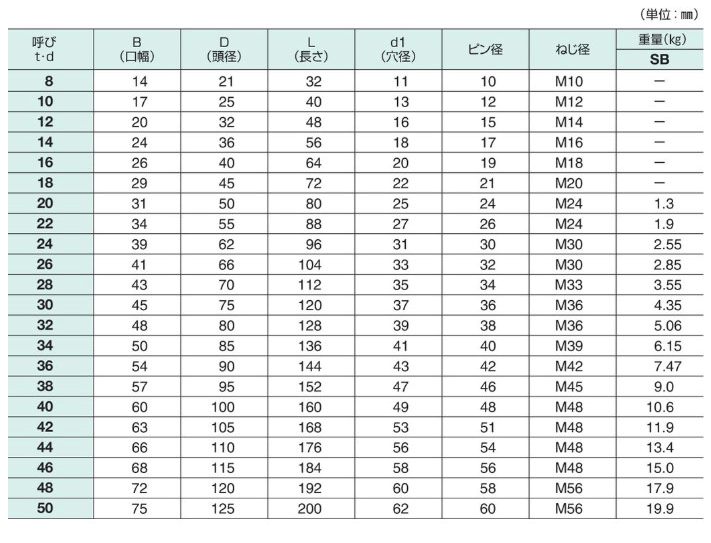

ロック止ワイヤの仕様について
サイズによって使用荷重や重量が異なりますので、ワイヤ選定の参考にご覧ください。
※安全率5倍以上
※（）寸法はJISに準ずる

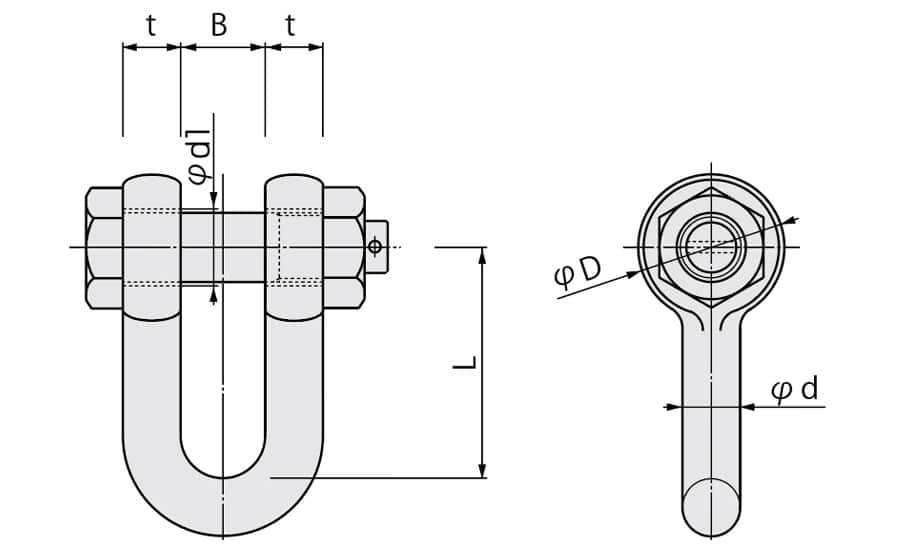

図面画像
| 呼び径(mm)t・d | 使用荷重(tf) | メッキなし生地 | ドブメッキ |
|---|---|---|---|
| 8 | 0.32 | ¥1,140 | ¥1,200 |
| 10 | 0.6 | ¥1,180 | ¥1,260 |
| 12 | 1 | ¥1,380 | ¥1,540 |
| 14 | 1.3 | ¥1,620 | ¥1,880 |
| 16 | 1.6 | ¥1,650 | ¥1,910 |
| 18 | 2 | ¥1,870 | ¥2,250 |
| 20 | 2.5 | ¥1,950 | ¥2,470 |
| 22 | 3.2 | ¥2,120 | ¥2,770 |
| 24 | 3.6 | ¥2,770 | ¥3,710 |
| 26 | 4 | ¥3,280 | ¥4,350 |
| 28 | 4.8 | ¥3,720 | ¥5,910 |
| 30 | 5 | ¥4,370 | ¥6,050 |
| 32 | 6.3 | ¥5,310 | ¥7,410 |
| 34 | 7 | ¥6,750 | ¥9,280 |
| 36 | 8 | ¥8,450 | ¥10,510 |
| 38 | 9 | ¥9,570 | ¥12,400 |
| 40 | 10 | ¥12,400 | ¥15,570 |
| 42 | 11 | ¥14,850 | ¥18,420 |
| 44 | 12.5 | ¥17,140 | ¥21,140 |
| 46 | 13 | ¥19,140 | ¥24,000 |
| 48 | 14 | ¥22,420 | ¥28,000 |
| 50 | 16 | ¥26,000 | ¥32,000 |
