高性能の打ち込み杭専用材【くい丸】

くい丸は、引抜き強度と押込み強度に優れた高性能の打ち込み専用材です。シンプルな形状ながら、強度・耐久性・施工性に優れており、様々な用途で高い性能を発揮することができます。 サビに強く耐久性に優れた設計により長期にわたる使用だけでなく、繰り返し使用するスポーツイベントや花火大会にも安全性の高い杭として使用することができます。

高性能の打ち込み杭専用材【くい丸】の特長

強度　-引抜き・押込み強度 足場管の2.5倍！- 足場管の2.5倍の引抜き・押込み強度を誇ります。※
高い引き抜き強度が必要な仮囲い、フェンス、太陽光発電基礎等の用途において力を発揮します。  ※関西大学との共同試験結果。平均N値7の地盤に1m打込んだ場合の抵抗力が平均約1000kg。  数値は試験結果で、抵抗力は地盤により変動します。杭の支持力をメーカーが保証するものではありません。

耐久性　-繰り返し使用可能！- 国内鋼管メーカーのJIS規格に準拠したパイプに亜鉛めっきが施されており、サビに強く耐久性に優れています。また頭部が壊れにくく密閉構造のため、パイプの内部もサビにくくなっています。 繰り返しの使用に耐えることができるため、仮設リリース資材やイベント用資材としてだけでなく、長期にわたって使用が続く鉄道・太陽光発電等で使用する場合にも威力を発揮します。

施工性　-アスファルトや石混じりの地盤もOK！- 尖端部に尖った鋼材を使用しており、足場管では施工の困難なアスファルトや石混じりの地盤等の難地盤にも対応可能です。 また作業性の向上によって現場の大幅な人件費削減が期待できます。 施工には取り扱いの便利なハンドブレーカーがお勧めです。電動・エア・油圧のブレーカーに対応するキャップをラインナップしています。

高性能の打ち込み杭専用材【くい丸】の用途について

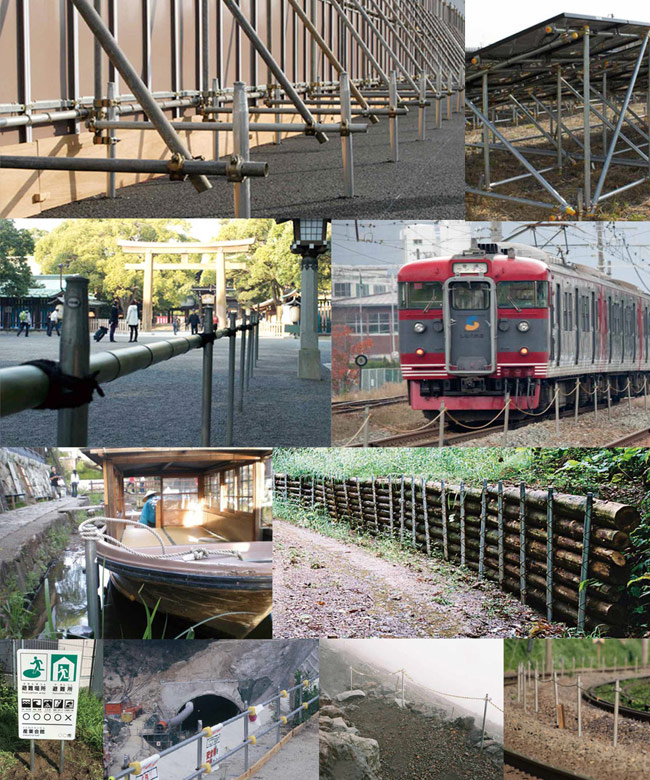

高い強度と耐久性のある杭を求める現場で使用されており、850万本の出荷実績を誇っています。 東海道新幹線で7万本使用されているほか、明治神宮や富士山登山道、大手ゼネコンの現場や戸建て住宅の現場でも多数使用されています。メガソーラーや低圧の太陽光発電所でも多く使用されており、高い性能とコストパフォーマンスを発揮しています。 耐久性に優れた設計により、長期にわたる使用だけでなく、繰り返し使用するスポーツイベントや花火大会にも安全性の高い杭として使用することができます。

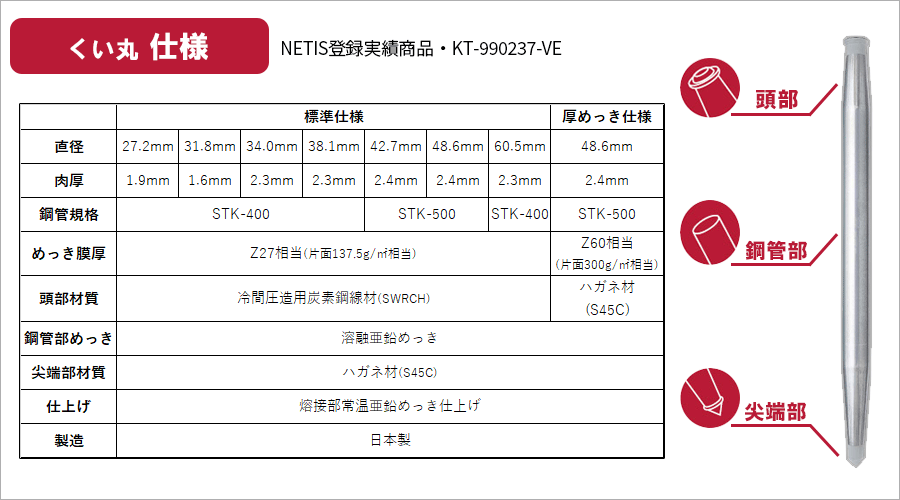

高性能の打ち込み杭専用材【くい丸】の仕様について

くい丸の直径は27.2～60.5mmの7種類からお選びいただけます。長さは各径4mまで10cm刻みで製造可能です。 ※長さは呼び寸です。実際の長さは呼び寸よりも少し長くなります。



-さらに優れた防錆性能-　厚めっき仕様 48.6mmのくい丸は、標準仕様と厚めっき仕様からお選びいただけます。 標準仕様のくい丸でも、鋼管部が密閉構造をしており頭部が壊れにくいので、足場管と比べると高い防錆効果を持っていますが、亜鉛めっきの付着量の多い厚めっき仕様(亜鉛めっき鋼板Z60相当)を使用することでさらに高い防錆効果が期待できます。 打込み・引抜きを繰り返し行う用途(リース資材として使用する場合や年次イベントで使用する場合等）や、長期間にわたり使用する用途(太陽光発電での基礎やフェンスとして使用する場合等)でくい丸を使用する場合は、亜鉛膜厚の厚い「くい丸厚めっき仕様」をご検討ください。

【くい丸】の専用部材

ロープフック   ロープやネットと組み合わせて、フェンスを作ることができます。他にもワイヤーや、チェーンなど様々なものを引っ掛けることが出来ます。 Φ20までのロープなどを通せるコイルフック(ブタのしっぽ)が1つ付いています。蝶ネジで取り付けますので、工具は不要です。   ネットにも最適！
価格：740円(税抜)～ 詳細はこちら

チェーンフック   プラスチックチェーン等と組み合わせてチェーンフェンスを作ることができます。
外径Φ45・太さΦ6のリングが2つ付いています。蝶ネジで取り付けますので、工具は不要です。
価格：580円(税抜)～ 詳細はこちら



リングフック   リング(外径Φ50・太さΦ9)が1つ付いた強力タイプのフックです。構造物を固定するとき、ロープでしっかりと固定することができます。
ステンレスのキャップスクリューボルト(サイズ27.2～38.1:M8、42.7～60.5:M10）と六角ナットで強力に固定します。六角レンチとスパナで取り付けます。 価格：740円(税抜)～ 詳細はこちら



C形フック   C形のフックが1個付いています。尖った部分が内側を向いている安全設計になっています。
くい丸1本に対してC形フックを上下対象で2つ使用すれば、ワイヤーメッシュやエキスパンドメタルのフェンスを作ることができます。 価格：580円(税抜)～ 詳細はこちら

くい打ち丸

頭部を保護しながらくい丸を効率よく打ち込むことができる、打ち込みキャップも豊富なラインナップをご用意しております。

ソフトキャップ   くい丸に傷がつかないゴム製のソフトキャップです。
静音性にも優れており、夜間工事の騒音問題にも対応できます。少量の施工の際に最適です。
適合サイズ：直径42.7～60.5mm
価格：1,480円(税抜)
詳細はこちら



手打ちキャップ   ハンマー(カケヤ)を使った打ち込み時に頭部の塑性変形を防ぎ、美しく施工することが出来ます。手打ちテーパーキャップは、テーパータイプの手打ちキャップで、強度の高いS45C材を使用しています。
※ショックレスハンマー使用時には塑性変化が起こりませんのでキャップは不要です。
適合サイズ：(小)直径 27.2～38.1mm
               ：(大)直径 42.7～60.5mm
価格：2,100円(税抜)～ 詳細はこちら

手打ちハンドル   手打ち時に、くい丸を離れて支えることができるハンドルです。
長さ：約50cm 適合サイズ：(小)直径 27.2～60.5mm
               ：(大)直径 42.7～60.5mm
価格：1,180円(税抜)～ 詳細はこちら

くい丸®　オプション商品一覧

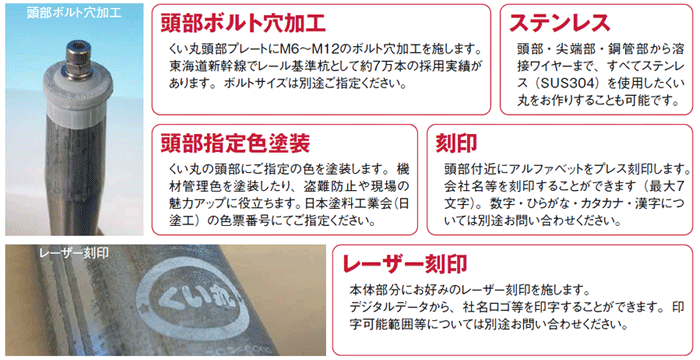

【くい丸】のカスタマイズ

ご使用の環境に合わせて、くい丸のカスタマイズも可能です。
